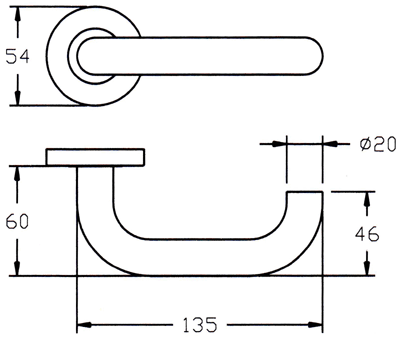

松下门锁(执手)ZS-001B |
|
|
标准配置 |
SUS304不锈钢执手:1对
SUS304不锈钢执手装饰盖:1对
SUS304不锈钢锁芯装饰盖:1对 |
技术参数 |
适用门厚35~55mm
执手厚度:1.2mm |
材质/表面处理 |
不锈钢砂光* 不锈钢抛光*![门锁,松下门锁总代理-021-68568185-松下门锁指定经销商](/upload/20081006/松下顺门器03.gif) |
![松下门锁](/upload/20081006/松下门锁1.gif)
|
|
|
|

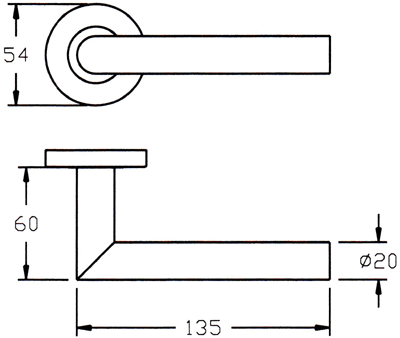

松下门锁(执手)ZS-002B |
|
|
标准配置 |
SUS304不锈钢执手:1对
SUS304不锈钢执手装饰盖:1对
SUS304不锈钢锁芯装饰盖:1对 |
技术参数 |
适用门厚35~55mm
执手厚度:1.2mm |
材质/表面处理 |
不锈钢砂光* 不锈钢抛光*![门锁,松下门锁总代理-021-68568185-松下门锁指定经销商](/upload/20081006/松下顺门器03.gif) |
![松下门锁](/upload/20081006/松下门锁2.gif)
|
|
|
|

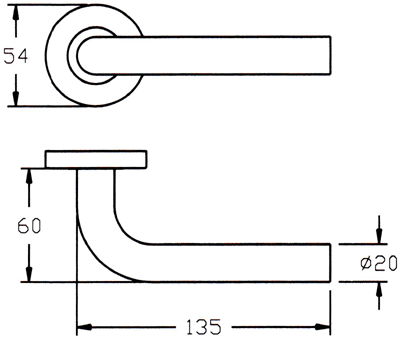

松下门锁(执手)ZS-003B |
|
|
标准配置 |
SUS304不锈钢执手:1对
SUS304不锈钢执手装饰盖:1对
SUS304不锈钢锁芯装饰盖:1对 |
技术参数 |
适用门厚35~55mm
执手厚度:1.2mm |
材质/表面处理 |
不锈钢砂光* 不锈钢抛光*![门锁,松下门锁总代理-021-68568185-松下门锁指定经销商](/upload/20081006/松下顺门器03.gif) |
![松下门锁](/upload/20081006/松下门锁3.gif)
|
|
|
|

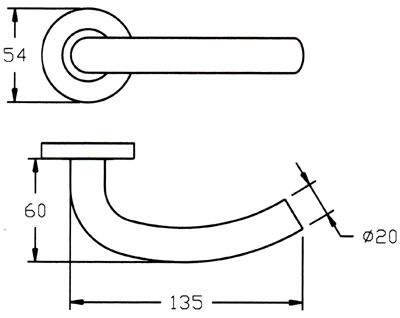

松下门锁(执手)ZS-004B |
|
|
标准配置 |
SUS304不锈钢执手:1对
SUS304不锈钢执手装饰盖:1对
SUS304不锈钢锁芯装饰盖:1对 |
技术参数 |
适用门厚35~55mm
执手厚度:1.2mm |
材质/表面处理 |
不锈钢砂光* 不锈钢抛光*![门锁,松下门锁总代理-021-68568185-松下门锁指定经销商](/upload/20081006/松下顺门器03.gif) |
![松下门锁](/upload/20081006/松下门锁4.gif)
|
|
|
|

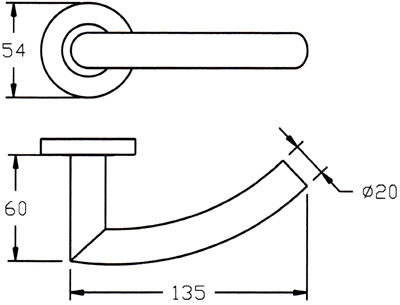

松下门锁(执手)ZS-005B |
|
|
标准配置 |
SUS304不锈钢执手:1对
SUS304不锈钢执手装饰盖:1对
SUS304不锈钢锁芯装饰盖:1对 |
技术参数 |
适用门厚35~55mm
执手厚度:1.2mm |
材质/表面处理 |
不锈钢砂光* 不锈钢抛光*![门锁,松下门锁总代理-021-68568185-松下门锁指定经销商](/upload/20081006/松下顺门器03.gif) |
![松下门锁](/upload/20081006/松下门锁5.gif)
|
|
|
|

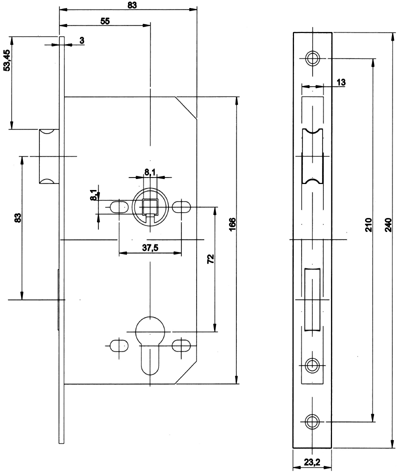

松下门锁 锁体 ST-557201 |
|
|
功能及特性 |
适用于木门、金属门
斜舌可转向,适用于左开门、右开门 |
标准配置 |
锁体盒:1个、方舌:1个、
斜舌:1个、平锁片:1个、
螺钉:1套(安装木门,使用2个竹节螺钉;安装金属门,使用4个竹节螺钉) |
技术参数 |
适用门厚35~55mm
锁边距:55mm、锁芯距:72mm |
材质/表面处理 |
平锁片、斜舌、方舌:不锈钢砂光* 不锈钢抛光*
锁体盒:电泳 |
![松下门锁](/upload/20081006/松下门锁6.gif)
|
|
|
|

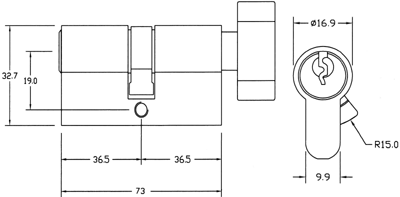

松下门锁 锁芯 SX-001 |
|
|
式样 |
椭圆单边手轮锁芯 |
功能及特性 |
一边为钥匙开启锁芯
一边手轮开启 |
标准配置 |
腰型单边手轮锁芯:1个
铜钥匙:6把
锁芯穿钉螺钉:1颗 |
技术参数 |
长度:73mm |
材质/表面处理 |
铜砂镍 |
![松下门锁](/upload/20081006/松下门锁7.gif)
|
|
|
|

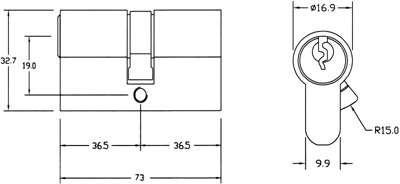

松下门锁 锁芯 SX-002 |
|
|
式样 |
双边锁芯 |
功能及特性 |
两边均为钥匙开启锁芯 |
标准配置 |
双边锁芯:1个
铜钥匙:6把
锁芯穿钉螺钉:1颗 |
技术参数 |
长度:73mm |
材质/表面处理 |
铜砂镍 |
![松下门锁](/upload/20081006/松下门锁8.gif)
|
|
|
|
![松下门锁](/upload/20081006/松下门锁9.gif)

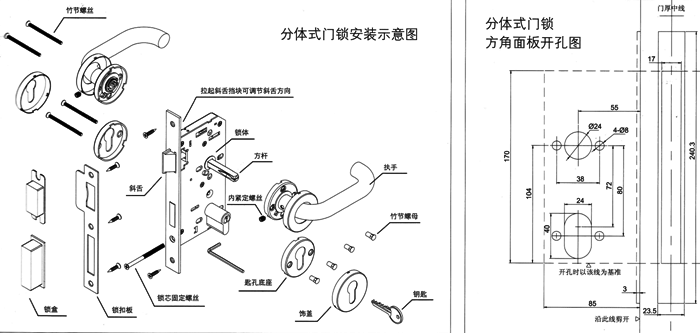

安装步骤:
- 沿线剪开1:1开孔图,将开孔图贴于门上,按所示尺寸开孔。
- 根据开门方向,将斜舌调节至合适朝向,(如出厂朝向不适用,拉起斜舌挡块,斜舌将感应弹出,将斜舌转动后压入斜舌即可)。
- 将锁体插入门孔内,带上螺丝(不要拧紧),插入方杆(注意方杆凹面方向与拉手内紧定安装方向一致),安装拉手(注意竹节螺丝在门内,竹节螺母在门外)。
- 插入锁芯并用锁芯固定螺丝将其固定,安装匙孔底座,调试执手与锁体能正常工作后收紧锁体与拉手、底座螺丝,放上匙孔介子、拧上饰盖。
- 待门锁安装完成后,在与锁舌对齐的门框上安装锁盒与锁扣板。
|
